测试与分析软件（EDM 软件平台）

EDM 前端的实时分析与控制功能运行在 Crystal Instruments 的 Spider 与 CoCo 硬件上，因此实时采集、振动控制和实时数字滤波需要配套硬件。但 EDM Post Analyzer 是独立的 Windows 应用，可直接在电脑上打开已录制的数据文件做事后分析；CI Data File Reader API 也是独立的免费库，能被任意第三方软件调用。只要你有 CI 仪器或拿到 ATFX 数据文件，就可在 PC 端完成大部分分析，不必被绑在同一台设备上。Post Analyzer 本身又分 PA Viewer、PA Basic 与 PA Premium 三个版本，分别对应查看与报告、FFT 频谱与三维显示、以及倍频程与阶次等高级功能，可按需选用。

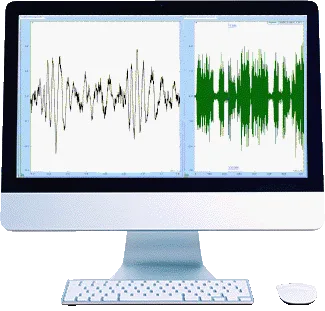

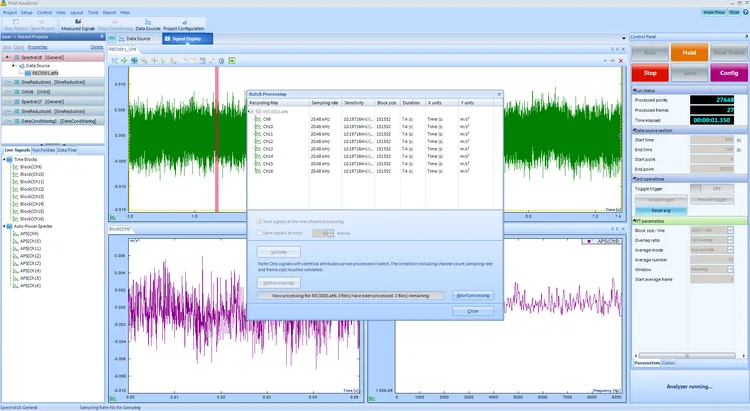

实时分析在采集过程中同步完成，EDM 前端随数据流入即时给出频谱、RMS、控制曲线与报警，适合边测边判、试验中断保护和过程监控。事后分析针对已经录好的时间流数据，在 PC 上离线重算，可切换不同的 FFT 参数、窗函数、滤波器与分析方法反复处理，还能批量处理同结构的多个数据文件，显示形式包括时域与频谱、瀑布图、彩色谱阵图和 Bode 图。两者互补：现场用实时分析保证试验安全，试验后用 Post Analyzer 深挖细节并生成报告。

三者面向不同对象。FRF（传递函数）是响应与激励力之比，用于模态试验和结构动力学，配合锤击或激振器识别固有频率与振型。SRS（冲击响应谱）把瞬态冲击脉冲换算成一族单自由度系统（常用 5% 阻尼）的峰值响应，用于评估冲击破坏潜力，是 MIL-STD-810 等标准的常用工具。阶次分析把频谱的自变量换成转速的倍数（阶次），让谐波成分在升降速时保持在同一分析线上，专用于电机、齿轮箱等旋转机械的故障诊断。

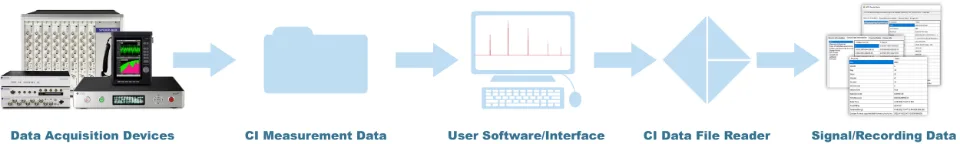

可以。Crystal Instruments 软件原生以 ASAM ODS 标准的 ATFX 格式存储信号与记录，ATFX 是基于 XML 的开放格式，内含采样率、通道灵敏度、时间戳等元数据。CI 提供免费的 CI Data File Reader，包含两个 DLL，可被自研软件直接调用，支持 C#、Python、Matlab 和 LabView。通过其中的 Utility 类无需理解复杂的 ASAM ODS 模型即可列出信号、读取通道表并把数据转成工程单位（如加速度 m/s² 与 g），也能处理 EU 有效值至峰值等不同频谱类型，避免数据被私有格式锁定。

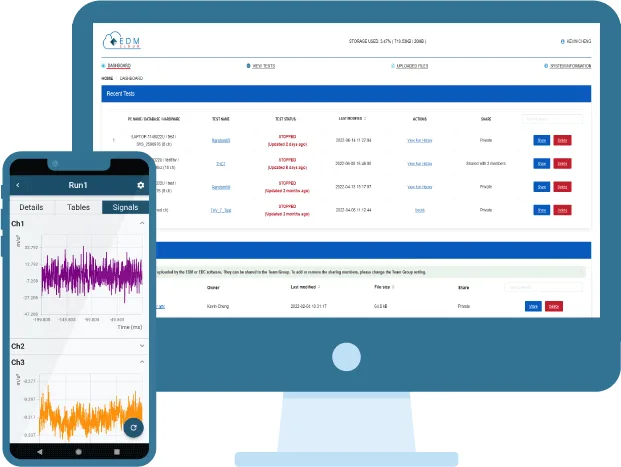

EDM Cloud 按账号权限控制访问，允许多个用户在世界各地同时监控多台振动台与温湿度箱的试验，并通过 EDM Mobile 接收试验警告、中断和完成的推送通知。它支持 EDM 振动测试、温度湿度测试以及振动与温湿度组合测试三类数据。对于涉密试验，EDM Cloud 可以部署在组织内部网络的自有服务器上，把信息交换和数据共享限制在网络内部，从而兼顾远程监控的便利与数据安全。使用它需要搭配 Crystal Instruments 控制器产品和 EDM Cloud 账号。

两者都是把连续频谱按比例带宽归并成有限个频带再做声级统计。倍频程（1/1 octave）把频率轴按每倍频程一段划分，频带较少，适合快速掌握噪声的总体分布；三分之一倍频程（1/3 octave）把每个倍频程再细分为三段，频率分辨更细，是环境噪声、声功率和产品噪声评价中最常用的形式。EDM 软件同时提供实时倍频程与三分之一倍频程滤波器以及声级计（SLM）功能，可满足噪声法规与产品噪声测试的常见要求。
