振动试验系统 Vibration Test Systems

复现运输与使用环境中的振动载荷，寻找共振点，验证包装与产品结构强度。

振动试验系统

振动试验系统用于在实验室内复现产品在运输、装卸和使用过程中承受的振动载荷，帮助企业找出包装与产品的共振点、验证结构强度、优化缓冲设计，从而降低运输破损率。按激励方式，运输包装领域常用的设备分为两类：一类是伺服液压振动台，由液压作动器驱动台面，可执行随机振动、正弦扫频、共振搜寻与驻留、重复冲击（bounce）以及基于现场实测数据的 Field-to-Lab 复现，频率覆盖通常为 1–300 Hz（高性能配置可达 500 Hz），负载能力从几十公斤到数吨，适合整托盘货物、大型木箱和单元化负载；另一类是机械式振动台（mechanical shaker），采用偏心凸轮机构，以固定 1 英寸位移输出 2–4.7 Hz 的圆周同步或垂直线性运动，峰值加速度约 1.25 g，用于低成本地完成重复冲击与松散负载试验。选型时主要看四项指标：最大试验件尺寸决定台面面积，最大有效载荷决定作动器规格，频率范围与位移（stroke）决定能覆盖的测试谱，水平或垂直方向决定是单轴测试还是需要像 6000H 这样与垂直台共用液压源的水平系统。典型测试对象包括整托盘货物、纸箱包装、家电、医疗器械、服务器与机柜、动力电池包及汽车零部件。相关标准涵盖 ISTA、ASTM D4169、ASTM D999、ISO 2247、ISO 13355、MIL-STD-810 以及 GB/T 4857 系列。Lansmont 在该领域提供从 MS400/MS2000 机械台到 Model 65000 定制液压台的完整谱系，全部由 TouchTest 振动控制器统一闭环控制，并配套 SAVER 数据记录仪与 Field-to-Lab 现场数据服务。

本类共 13 个条目

点击型号查看参数、应用场景与对应标准。

参数对比

主要型号关键参数一览，横向滑动查看全部列。

型号台面尺寸动态力堵转力频率范围
液压振动台
Model 1000 400×400 mm / 650×650 mm / 850×850 mm（可选其他规格）816 lbs（3.6 kN）1,225 lbs（5.4 kN）1 – 300 Hz
Model 1800 650 / 850 / 1220 / 1520 / 1830 mm 方形（可选其他规格）3,044 lbs（13.5 kN）4,566 lbs（20.3 kN）1 – 300 Hz
Model 6000H 36 in (91 cm) / 48 in (122 cm) / 60 in (152 cm) 方形4,936 lbs（21.9 kN）7,404 lbs（32.9 kN）1 – 300 Hz
Model 6200 33.5 in (85 cm) / 36 in (91 cm) / 48 in (122 cm) / 60 in (152 cm) / 72 in (183 cm) 方形4,936 lbs（21.9 kN）7,404 lbs（32.9 kN）1 – 300 Hz

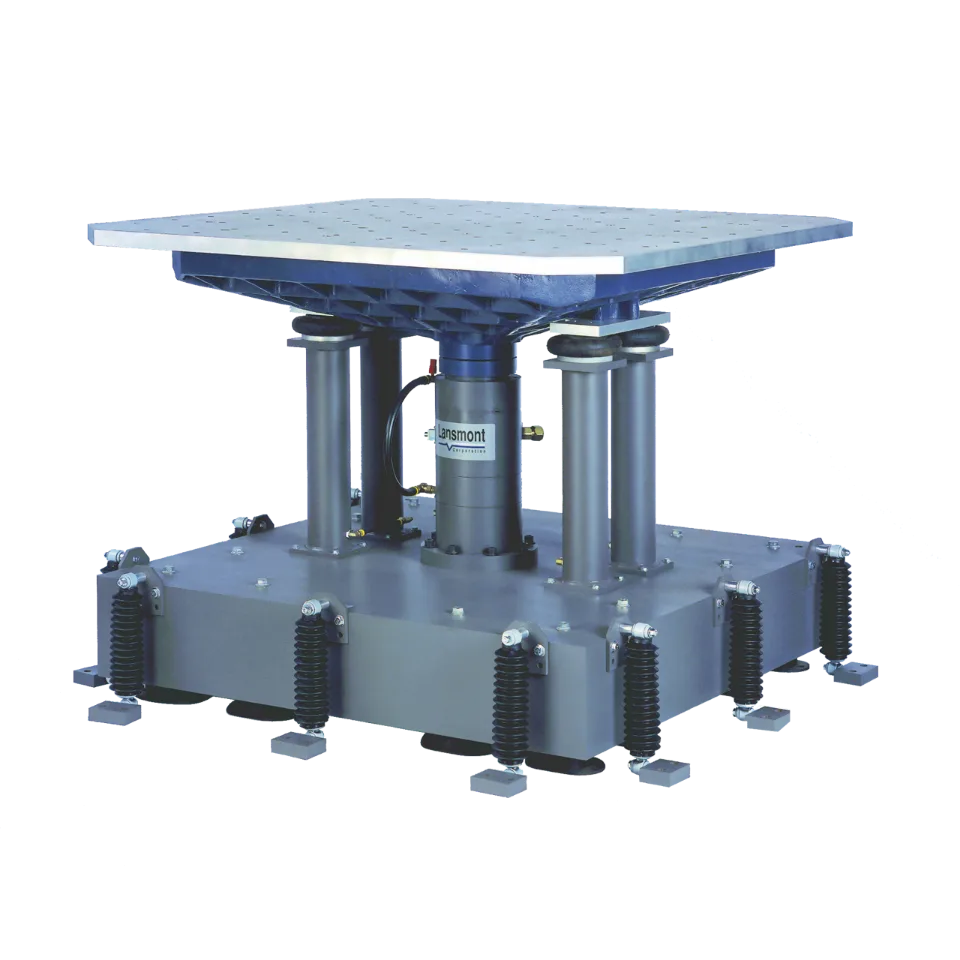

Model 7000 48 in (122 cm) / 60 in (152 cm) / 72 in (183 cm) 方形6,114 lbs（27.2 kN）9,171 lbs（41 kN）1 – 300 Hz
Model 10000 48 in (122 cm) / 60 in (152 cm) / 72 in (183 cm) 方形；60×98 in（152×249 cm）长方形8,247 lbs（36.7 kN）12,370 lbs（55 kN）1 – 300 Hz
Model 15000 1220×1220 mm 至 1520×1520 mm 方形（最大 60 in × 60 in）—15,000 lbs大载荷下可至 100 Hz
Model 28000 36 in (91 cm) / 48 in (122 cm) / 50 in (127 cm) / 60 in (152 cm) / 60×98 in (152×249 cm) / 102×160 in (259×406 cm) 方形19,600 lbs（87.3 kN）29,400 lbs（131 kN）1 – 300 Hz

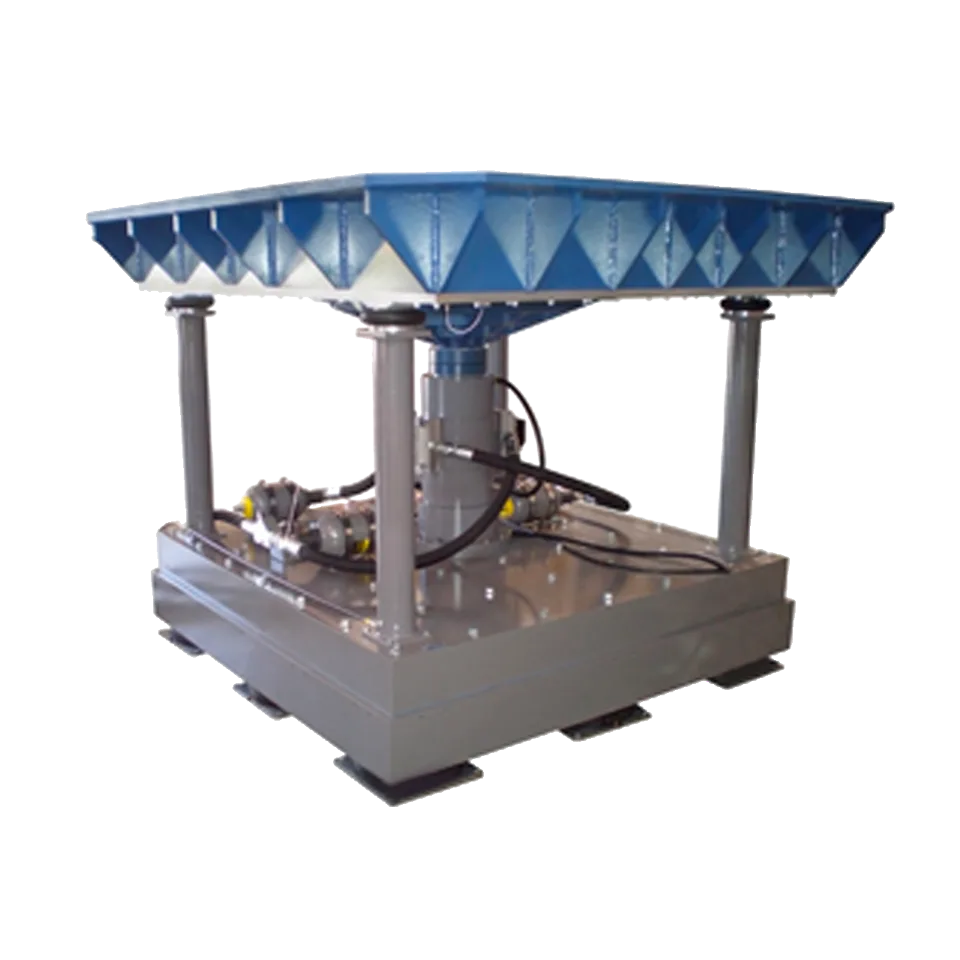

Model 65000 60×98 in (152×249 cm) / 82.7×98.4 in (210×250 cm) / 82.7×124 in (210×315 cm) / 102×160 in (259×406 cm)42,480 lbs（189 kN）63,270 lbs（283.4 kN）1 – 300 Hz
机械振动台
MS400 48 in × 48 in（122 cm × 122 cm）——2 – 5 Hz
MS2000 60 in × 60 in（152 cm × 152 cm）——2 – 4.7 Hz
控制器
TouchTest ————

左右滑动查看全部参数

选型要点

  1. 1

    按最大试验件尺寸选台面：台面面积必须能完整承载并可靠固定试件，Model 1000 最小台面为 40 cm 见方，Model 65000 最大可做到 259 x 406 cm。

  2. 2

    按最大有效载荷选作动器：负载从 Model 1000 的 34 kg 到 Model 28000、Model 65000 的数吨级，作动器失速力与动态力随规格递增，Model 1000 失速力为 5.4 kN，Model 65000 达 283.4 kN。

  3. 3

    按测试谱选频率范围与位移：标准配置覆盖 1–300 Hz，高性能可达 500 Hz；需要低频高能量谱或大位移时选 Model 15000，其活塞位移达 10 英寸（25.4 cm）。

  4. 4

    按方向选垂直或水平：需要水平振动时选 Model 6000H，它可与垂直系统共用液压源与控制器，省去第二套 HPS 与控制系统。

  5. 5

    低成本的重复冲击入门选机械式振动台 MS400/MS2000；若要做随机振动、正弦扫频或现场数据复现，则必须选伺服液压振动台。

典型应用

  • 整托盘货物与单元化负载的运输振动模拟
  • 大型木箱、机柜、服务器与储能电池柜的振动验证
  • 家电、消费电子与医疗器械包装的运输适应性测试
  • 汽车零部件与动力电池包的耐久振动考核
  • 包装缓冲设计的共振点搜寻与结构优化
  • 纸箱与松散负载的重复冲击（bounce）试验

关联标准

ISTA 3AISTA 3EASTM D4169ASTM D999ISO 2247ISO 13355MIL-STD-810HGB/T 4857.7GB/T 4857.23

软件与服务

常见问题

振动试验机、冲击试验机和跌落试验机有什么区别？各自测什么？

三者模拟的力学环境不同。振动试验机（vibration tester）给试件施加持续的周期性或随机激励，频率通常在 1–300 Hz，用于找出包装与产品的共振点、考核结构在长途运输中的疲劳与松动，对应 ISTA、ISO 2247、GB/T 4857.7 等标准。冲击试验机（shock tester）施加单次、短时、高峰值的半正弦或梯形脉冲，用跌落高度、脉冲宽度和峰值加速度描述，考核瞬时冲击强度，常见于 MIL-STD-810 和 ASTM D3332。跌落试验机（drop tester）则让包装件从设定高度自由跌落到刚性地面，是最基础的包装跌落验证，对应 ISO 2248、GB/T 4857.5。很多项目三种都要做，选型时应先按测试谱和标准确定设备类型，再确定台面尺寸与载荷能力。

振动台选型主要看哪几个参数？

核心是四项：一是最大试验件尺寸，它决定所需台面面积，试件必须能被完整承载并可靠固定在台面上；二是最大有效载荷，它决定作动器规格，负载越大所需失速力和动态力越高，Lansmont 从 Model 1000 的 34 kg 一直到数吨级的 Model 28000、Model 65000；三是频率范围与位移（stroke），标准配置为 1–300 Hz，高性能可达 500 Hz，低频高能量谱需要更大的活塞位移，Model 15000 提供 10 英寸位移；四是测试方向，需要水平振动时选 6000H，并可与垂直系统共用液压源与控制器。此外还要确认是否要做随机振动、正弦扫频还是 Field-to-Lab 现场数据复现，因为机械式振动台只能做固定位移的重复冲击，功能上无法替代伺服液压系统。

怎么做 ISTA 3A 测试？需要哪类振动设备？

ISTA 3A 针对以包裹方式运输的单件包装件，典型流程包含环境预处理、随机振动、跌落与冲击等项目，其中随机振动环节通常用伺服液压振动台按规定的功率谱密度（PSD）执行，频率覆盖约 1–300 Hz，并可在同一台面上完成谐振搜寻与驻留。设备选择上，先按最大包装件尺寸确定台面面积，再按包装件重量确定有效载荷，中小件可选 Model 1000 或 Model 1800，中大件与整托盘货物选 Model 6200 及以上。执行时用 TouchTest 振动控制器闭环控制，配加速度传感器做响应测量，确保谱形与容差符合标准要求。测试前应确认设备已按 ISTA 要求做过加速度与频率校准，机械式振动台则需用铅笔测试等方法做设备认证。

机械式振动台和伺服液压振动台应该怎么选？

两者定位不同。机械式振动台（如 Lansmont MS400、MS2000）采用偏心凸轮机构，以固定 1 英寸位移输出约 2–4.7 Hz 的圆周同步或垂直线性运动，峰值加速度约 1.25 g，主要用于低成本地做重复冲击、松散负载和 bounce 试验，符合 ISTA、ASTM、ISO、MIL-STD 等对重复冲击的要求，台面分别为 48 英寸和 60 英寸见方，载荷 181 kg 和 907 kg。伺服液压振动台则能执行随机振动、正弦扫频、共振搜寻与驻留，以及基于 SAVER 现场数据的 Field-to-Lab 复现，频率范围 1–300 Hz（高性能 500 Hz），载荷从几十公斤到数吨。简单判断：只做重复冲击且预算有限选机械台；只要涉及随机振动或现场数据复现，就必须选伺服液压系统。

液压振动台需要外接冷却水吗？日常维护和校准要注意什么？

Lansmont 的伺服液压振动系统采用自带的液压动力源（HPS），只需接入电源即可运行，不需要外接冷却水，这对实验室布置和能耗都是明显的便利。日常维护重点包括：定期检查液压油状态与油位、按周期润滑作动器与运动部件、保持台面与夹具的紧固、以及确认安全联锁动作正常。校准方面，应按内部质量体系或标准要求定期对加速度传感器、控制器通道与频率进行校准，ISTA 等标准对执行设备本身也有认证要求（如机械台的铅笔测试）。建议建立设备使用与校准台账，由原厂或有资质的第三方执行校准，以确保测试数据可追溯、可被客户与认证机构接受。

什么是 Field-to-Lab？它对振动测试有什么价值？

Field-to-Lab 是把真实运输环境中采集到的振动数据带回实验室复现的方法。流程是：用 SAVER 系列环境数据记录仪在实际运输路线上长时间采集加速度时域信号，在 SaverXware 软件中分析并生成测试谱，再通过 TouchTest 振动控制器导入液压振动台，在实验室里按现场真实谱形复现振动。相比通用的标准谱，它的价值在于测试更贴近真实运输工况，能发现标准谱可能遗漏的共振破坏，也便于针对特定航线、车型或承运商的实际情况定制试验规范。Lansmont 提供从 SAVER 记录仪、数据分析服务到振动台复现的一体化 Field-to-Lab 方案，适合对运输破损敏感、标准测试与实际表现偏差较大的行业，如家电、医疗器械和大型设备。
