Lansmont Model 122 冲击试验机

122×122 cm 大台面冲击试验机，最大加速度 600 g、速度变化量 24 ft/s，标准承载 340 kg、重载版 1135 kg。

最大加速度: 600 g
最大速度变化量: 24 ft/s（7.3 m/s）
台面尺寸: 122 × 122 cm（48 × 48 in）
最大载荷: 340 kg（750 lbs）

询价与选型 13923449916 下载规格书

适用标准

ASTM D3332 MIL-STD-810H IEC 60068-2-27

Lansmont Corporation 原厂产品，西科创业中国区供货与服务 · 原厂页面 ↗

产品概述

Model 122 是 Lansmont 标准冲击试验系统的代表机型，台面尺寸达 122 × 122 cm（48 × 48 in）。较大的台面结合较高的承载能力，使它既能测试体积偏大的产品，也支持一次装夹多件试件同步测试，从而明显提升测试效率。台面采用铸铝结构，能产生品质稳定的冲击脉冲，保证不同批次测试之间的一致性。

系统配备四组 Damage Boundary Programmer（脆值边界波形发生器），用于生成短时半正弦和长时梯形冲击脉冲，覆盖脆值测试中常用的波形需求。整机最大加速度 600 g，最大速度变化量 24 ft/s（7.3 m/s）；标准机型承载 340 kg（750 lbs），选配重载版本后最大承载可提升至 1135 kg（2500 lbs），让同一台设备覆盖更宽的产品范围。

Model 122 标配 TouchTest Shock（TTS）台式控制台，使冲击试验操作更安全、更简单，并能与 Test Partner 数据采集系统无缝对接，形成完整的控制与数据采集方案。电动葫芦升降定位系统保证精确、可重复的跌落。典型场景包括中大型电子设备、家电整机以及包装件的冲击与脆值测试，也可通过选配 Low Impulse Kit 扩展低量级测试能力。

技术参数

Lansmont Model 122 冲击试验机 — 技术参数
台面尺寸	122 × 122 cm（48 × 48 in）
最大加速度	600 g
最大速度变化量	24 ft/s（7.3 m/s）
最大承载（标准）	340 kg（750 lbs）
最大承载（重载版）	1135 kg（2500 lbs）
控制与数据	TouchTest Shock（TTS）台式控制台，可对接 Test Partner 数据采集系统

参数摘自原厂资料。同一型号常有选配与衍生版本，下单前请与我们确认最终配置。

核心特性

台面 122×122 cm，可测试大件或一次多件并行测试
最大加速度 600 g，速度变化量 24 ft/s（7.3 m/s）
标准承载 340 kg，重载版可选至 1135 kg
标配四组 Damage Boundary Programmer，生成半正弦与梯形脉冲
铸铝台面产生稳定、可重复的冲击脉冲
电动葫芦升降定位，跌落重复性好

典型应用

中大型电子设备与机柜的冲击测试
家电整机冲击与运输跌落考核
包装件与缓冲设计的脆值验证
一次装夹多件试件的并行冲击测试

同系列对比

型号	台面尺寸	最大加速度	最大速度变化量	最大载荷
Model 122当前	122 × 122 cm（48 × 48 in）	600 g	24 ft/s（7.3 m/s）	340 kg（750 lbs）
Model 15/Model 23	23 × 23 cm（9.06 × 9.06 in）	5000 g	24-32 ft/s（7.3-9.7 m/s）	36 kg（80 lbs）
Model 23C	—	—	—	—

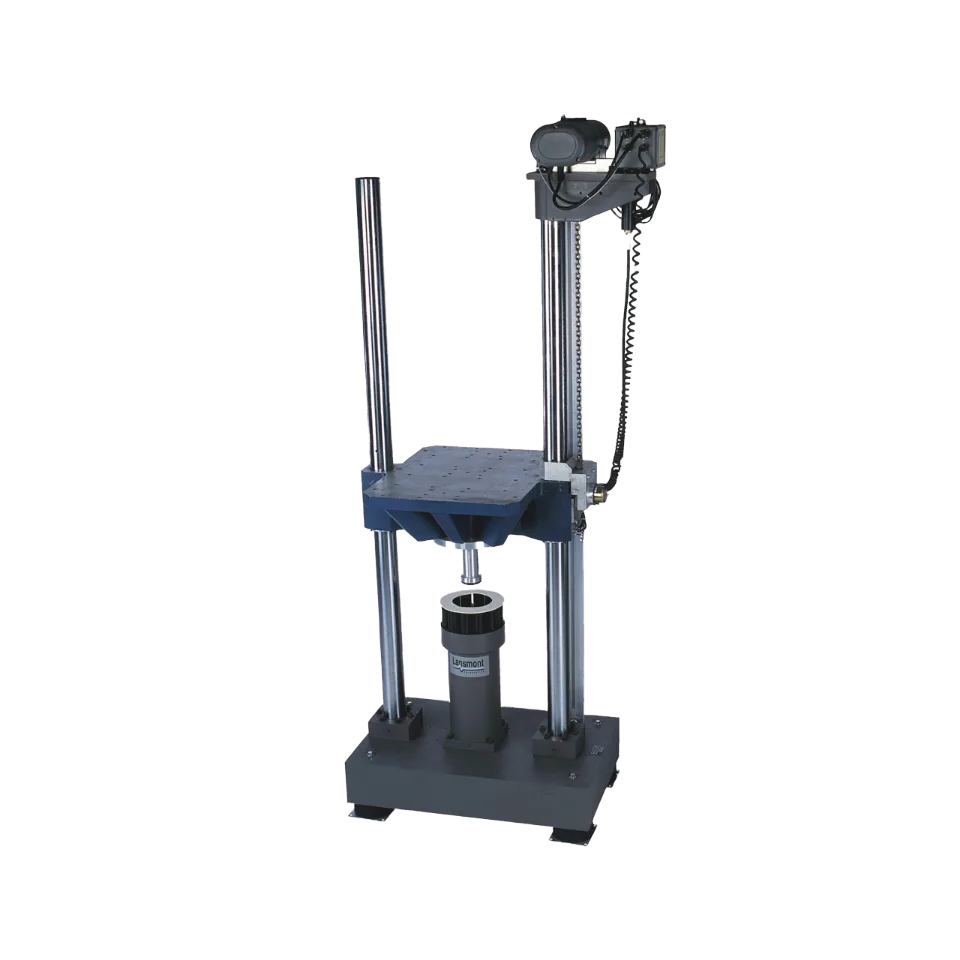

Model 65/81	65 × 81 cm（25.6 × 31.9 in）	600 g	24 ft/s（7.3 m/s）	227 kg（500 lbs）

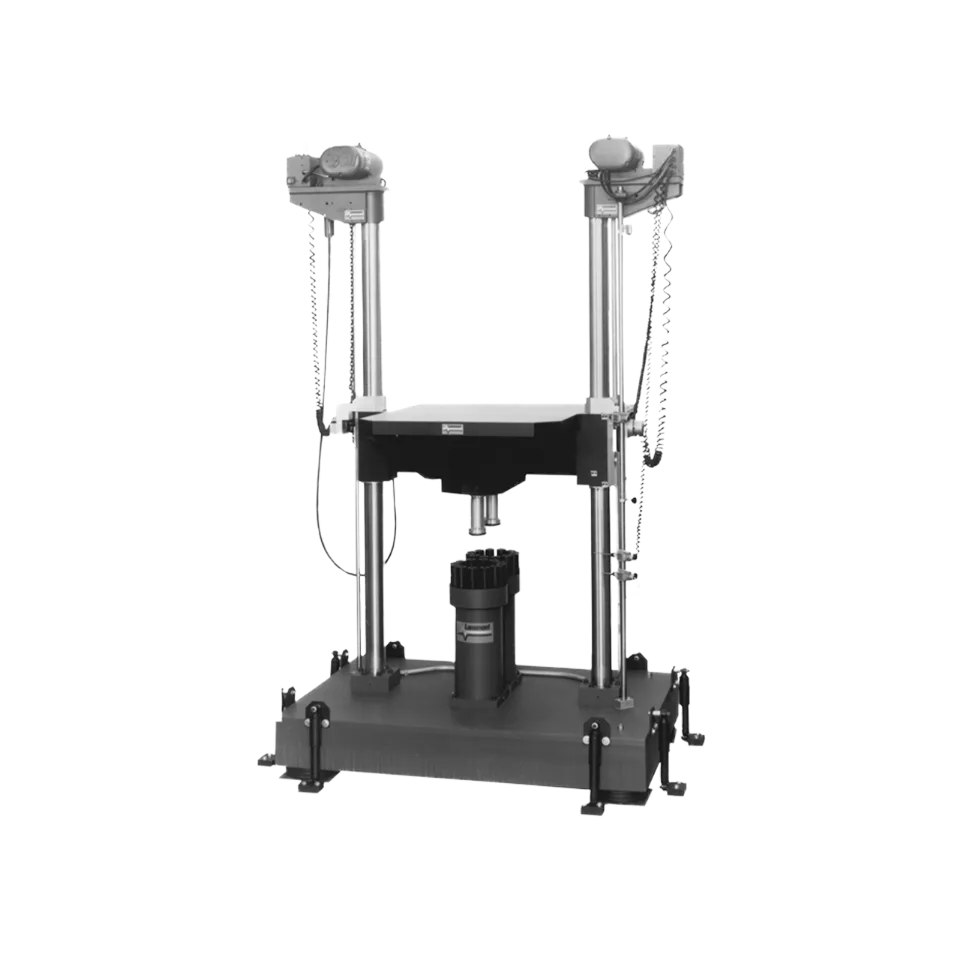

Model 95/115	95 x 115 cm（37.4 x 45.3 in）	600 g	24 ft/sec（7.3 m/sec）	1000 lbs（454 kg）
Model 152	152 × 152 cm（60 × 60 in）	400 g	20 ft/s（6.1 m/s）	907 kg（2000 lbs）

左右滑动查看全部参数

常见问题

冲击试验机和跌落试验机有什么区别？

两者都产生冲击，但考核对象和控制维度不同。跌落试验机（drop tester）把包装件或产品从设定高度释放，落在刚性或指定地面，考核的是整包跌落是否符合运输标准（如 ISTA 1A、GB/T 4857.5），通常只控制跌落高度、次数和跌落姿态，脉冲波形不可控。冲击试验机（shock tester）用波形发生器主动塑造冲击脉冲，可精确控制峰值加速度、脉冲持续时间和波形（半正弦/梯形/端峰锯齿波），并采集台面与产品的加速度响应，用于测脆值、画损伤边界、做 JEDEC 元器件鉴定。简单说：跌落试验机回答会不会摔坏，冲击试验机回答多大加速度下会坏。包装运输合规多用跌落试验机，产品脆值与元器件鉴定用冲击试验机。

怎么做 ISTA 3A 测试，需要哪些设备？

ISTA 3A 针对单件包裹快递运输，项目通常包括温湿度预处理、跌落、随机振动与堆积压力。做 ISTA 3A 至少需要三套设备：一台跌落试验机，按包裹重量与尺寸选择跌落高度（ISTA 3A 按重量分档给出对应高度）；一台随机振动台，用于复现卡车运输振动谱的 PSD 曲线；以及一台堆码压力试验机做压缩力测试。若测试等级涉及冲击脉冲或斜面冲击，还需冲击试验机或斜面冲击试验机。测试前要确认样品数量、预处理条件与判定准则。Lansmont 的跌落试验机、SAVER 数据记录仪（用于实测运输环境）与振动系统可组成完整的 ISTA 测试链条，建议先按产品重量与包装尺寸定跌落高度，再按测试等级配置设备。

冲击试验机选型看哪几个参数？

四个硬参数决定机型。一是最大试验件投影尺寸，决定台面面积，尺寸不足会导致夹具悬空或台面弯曲，脉冲失真；二是最大载荷，决定性能等级，载荷越接近上限，能实现的峰值加速度和速度变化量越低；三是速度变化量（velocity change）与峰值加速度，两者共同决定该机能否覆盖目标冲击谱；四是脉冲波形与持续时间，半正弦、梯形、端峰锯齿波需要不同波形发生器。实用做法是先量最大产品的尺寸与重量，定出台面和载荷下限，再根据目标标准（如 JEDEC JESD22-B104、UN 38.3 T4）反推需要的加速度与速度变化。若需 10,000 g 以上，选配双质量冲击放大器比提高跌落高度更有效。
