Crystal Instruments Spider-20 动态信号分析仪与数据记录仪

4 通道 24 位手持式动态信号分析仪，单通道采样率达 256 kHz（HE 型 512 kHz），内置电池续航 6 小时以上。

输入通道: 4
采样率: 0.48 Hz – 256 kHz，共 58 档（Spider-20HE：512 kHz）
动态范围: 120 dBFS（20 V 档）；110 dBFS（2 V 档）；100 dBFS（0.2 V 档）
耦合方式: AC、DC、IEPE（ICP）

询价与选型 13923449916 下载规格书

协议与合规

IEEE 1588 (PTP)

Crystal Instruments Corporation 原厂产品，西科创业中国区供货与服务 · 原厂页面 ↗

产品概述

Spider-20 系列是紧凑但功能完整的动态数据采集与测量系统。每台提供 4 个 24 位高保真输入通道，另有 1 个可在软件中切换为转速输入或信号源输出的通道；每个输入可单独编程为 AC、DC 电压或带内置电路的 IEPE（ICP）传感器输入，单通道采样率最高 256 kHz。其中 Spider-20HE 是小型手持版本，尺寸仅 5 ⁵/₁₆ × 4 ⁵/₁₆ × 1 ⁵/₁₆ 英寸、重 18 盎司，面板上有三个按键和五个 LED 状态指示，靠内置可更换充电电池可连续运行 6 小时以上。无按键、带工业级外壳的无电池版本 Spider-20i 则适合部署在恶劣工业现场或远程位置，完全通过软件操作与监测。

数据接口方面，Spider-20 通过以太网与运行 Windows 的笔记本或平板通信，配合 EDM（工程数据管理）软件即可获得完整分析能力，包括频谱分析与频率响应函数、1/n 倍频程声学分析、旋转机械的阶次跟踪、跌落试验的冲击响应谱，以及用于特殊分析的实时数字滤波。多台 Spider-20HE 可以串联组成最多 256 个输入通道、全通道同时采样的大规模系统；Crystal Instruments 独有的 PTP（精密时间协议）技术保证在 20 kHz 以内相位匹配优于 1°。

存储与运行模式上，设备内置 4 GB 闪存，可一键或按自动排程记录最高 256 kHz 采样率的原始时域信号，也能周期性保存处理后的时域与频域信号。独有的黑匣子（Black Box）模式使 Spider 无需连接上位机即可独立运行，配合远程定时开关机功能，适合无人值守的长期记录与监测。

技术参数

Crystal Instruments Spider-20 动态信号分析仪与数据记录仪 — 技术参数
模拟输入通道	4
耦合方式	AC、DC、IEPE（ICP）
输入范围	±20 V、±2 V、±0.2 V
输入动态范围	120 dBFS（20 V 档）；110 dBFS（2 V 档）；100 dBFS（0.2 V 档）
采样率	0.48 Hz – 256 kHz，共 58 档（Spider-20HE：512 kHz）
最大有用带宽	115.2 kHz
转速输入通道	1（与模拟输出共用隔离 BNC）
转速范围	3/N – 300,000/N RPM
模拟输出通道	1，输出范围 ±10 V
板载闪存	4 GB
电池续航	6 小时以上（Spider-20HE）
功耗	小于 6 W
尺寸	135 × 109 × 32.5 mm（HE）；155 × 109.6 × 30.7 mm（i）
重量	0.56 kg（HE）；0.52 kg（i）
网络通信	100Base-T 以太网，RJ45

参数摘自原厂资料。同一型号常有选配与衍生版本，下单前请与我们确认最终配置。

核心特性

4 个 24 位输入通道 + 1 个转速/信号源复用通道
输入可编程为 AC、DC 或 IEPE（ICP）传感器输入
单通道采样率至 256 kHz，最大有用带宽 115.2 kHz
手持 HE 型内置电池，续航 6 小时以上，可现场换电池
多机级联成最多 256 通道同步系统，PTP 相位匹配优于 1°
内置 4 GB 闪存，支持黑匣子模式脱机独立运行

典型应用

旋转机械阶次跟踪与转速相关振动分析
跌落与冲击试验的冲击响应谱（SRS）分析
频率响应函数（FRF）与模态测试
1/n 倍频程声学分析与声级测量
现场便携振动测量与长期无人值守记录

同系列对比

型号	输入通道	采样率	A/D 分辨率	动态范围
Spider-20当前	4	0.48 Hz – 256 kHz，共 58 档（Spider-20HE：512 kHz）	—	120 dBFS（20 V 档）；110 dBFS（2 V 档）；100 dBFS（0.2 V 档）
Spider-30R	6 通道，24 位 sigma-delta ADC	—	—	最高 140 dB

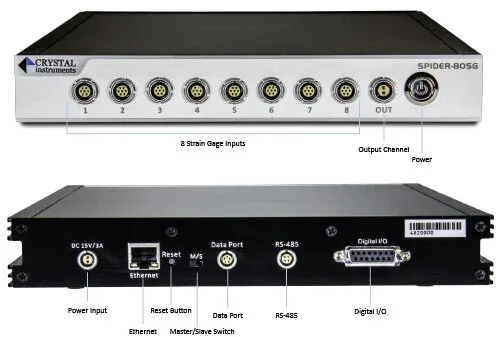

Spider-80SG	每前端 8 通道，系统可扩展至 512 通道	0.48 Hz – 256 kHz，共 58 档	—	—

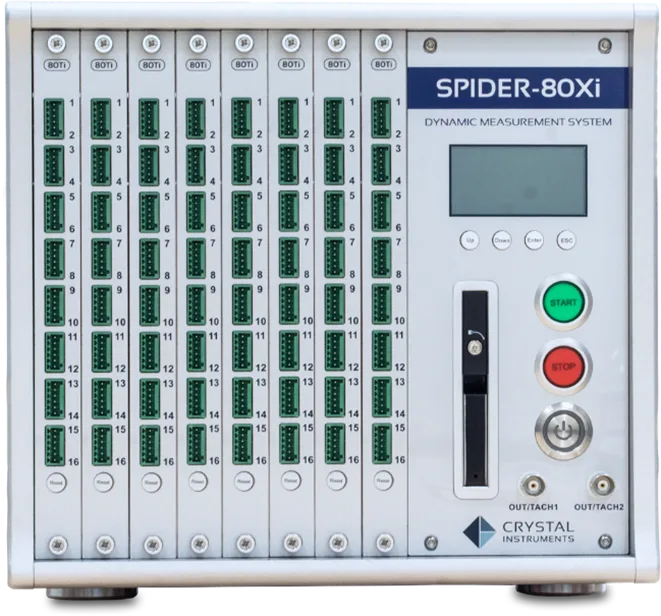

Spider-80Ti	每前端 16 通道，可扩展至 1024 通道	0.3125、0.625、1.25、2.5 … 512 S/s 可选	24 位 Sigma-Delta	—

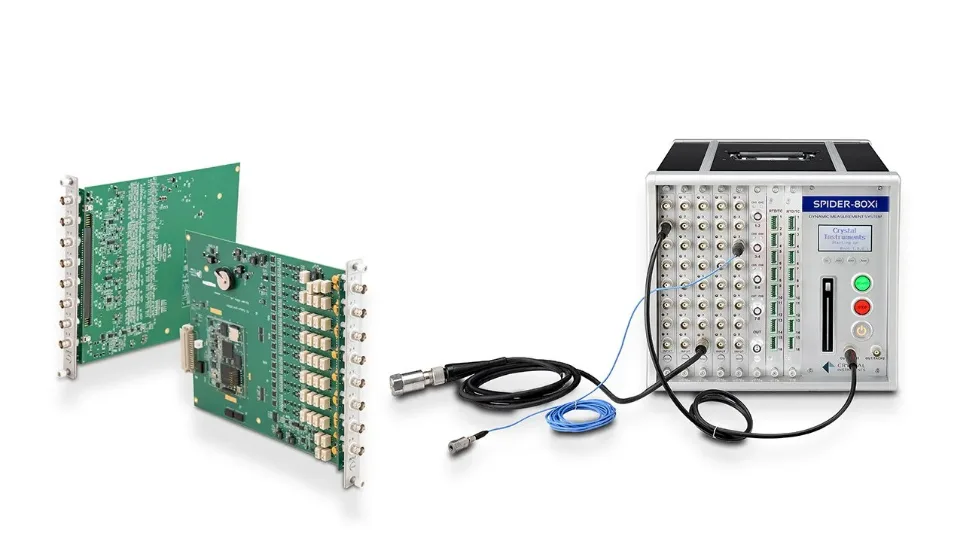

Spider-80Xi / 80Hi	8（Spider-80Hi / 80Ci）	—	每通道双 24 位 ADC	175 dBFS
Spider-HUB	—	—	—	—

左右滑动查看全部参数

常见问题

动态信号分析仪和普通数据采集卡有什么区别？

普通 DAQ 卡主要负责把模拟信号量化后存成时间序列，分析要靠事后软件补做；动态信号分析仪把前端采集与实时 DSP 分析集成在一台设备里，边采边算 FFT、倍频程、阶次、SRS 等结果。差别有三点：一是通道相位匹配，如 Spider-80Hi 在 20 kHz 内小于 1°，这是做 FRF 与互谱的前提；二是动态范围，Spider-80Hi 单通道达 175 dBFS；三是同步授时、转速输入与 TEDS 识别等专用接口。只要结论依赖频域、相位或阶次，就应选动态信号分析仪而非通用采集卡。

做模态分析需要多少通道？手持分析仪够用吗？

通道数取决于一次要同时测的响应点数。模态测试需同时采集参考点与全部响应点，才能得到同一批次的一致 FRF 与相干函数，通道越多、单次覆盖测点越多越好。锤击法单点激励、多点响应（SIMO）最经济，通常从 8～16 通道起步；识别密集模态或做 MIMO 激励时，会用到 32、64 通道。CoCo-80X 最多 8 通道，适合小型结构；较大结构建议用 Spider-80Xi 机箱，单箱 64 通道并可级联扩展。手持分析仪在低频、轻量结构上精度够用，但通道数与激励控制能力有限，不适合大型件模态。

手持式振动分析仪和在线监测系统该怎么选？

两者解决不同场景。手持式（如 CoCo-70X，IP-67 防水，可 1 米水深浸泡 30 分钟）适合点巡检：一台设备按路线依次测多个测点，投入低、机动性强，适合故障排查与周期性巡检。在线固定安装系统（如 Spider 前端 + Ruby 无线传感器）适合关键机组：传感器长期固定在测点上，按计划或触发采集，数据自动回传 RCM 远程监测软件，再由 VDS 诊断系统用 AI 与专家规则做趋势与报警。经验做法是关键、不可停机的设备上在线系统，一般设备用手持巡检；两者数据可进同一数据库统一管理。
